Ich verstehe nur Bahnhof · Das Wörterbuch · Begriff 005
„Störung an einem Stellwerk“
Stellwerk
→ Übersetzt: Ein Kasten aus dem Jahr 1962 hat Feierabend gemacht.
Lesezeit: 5 Minuten · Zug & Technik
Die 30-Sekunden-Antwort
Ein Stellwerk stellt Weichen und Signale.
Es entscheidet, welcher Zug wann über welches Gleis fährt.
Ohne Stellwerk dürfte niemand fahren.
Viele Anlagen in Deutschland stammen aus dem letzten Jahrhundert und werden von Hand bedient.
Fällt eines aus, steht nicht ein Zug.
Dann steht eine ganze Region.
Ein Stellwerk ist das Gehirn einer Strecke: Es sieht keinen einzigen Zug und dirigiert trotzdem jeden.
Dein Zug hält auf freier Strecke.
Kein Bahnhof, kein Signal, nur Feld.
Dann die Durchsage: Störung an einem Stellwerk.
Die meisten Fahrgäste nicken.
Kaum jemand weiß, was da eigentlich kaputt ist.
Dabei ist das Stellwerk die wichtigste Maschine der ganzen Bahn.
Wichtiger als jeder ICE.
Und es gibt einen Satz, den Fahrdienstleiter mehr fürchten als jeden Defekt.
Er hat nichts mit Technik zu tun.
Er kommt am Schluss.
Was macht ein Stellwerk überhaupt?
Stell dir eine Kreuzung ohne Ampel vor.
Genau das wäre ein Bahnhof ohne Stellwerk.
Das Stellwerk legt für jeden Zug eine Fahrstraße.
Das ist der reservierte Weg von A nach B.
Dazu stellt es die Weichen richtig und verriegelt sie.
Erst danach zeigt das Signal Grün.
Solange ein Zug in diesem Abschnitt ist, lässt die Technik keinen zweiten hinein.
Das ist kein Komfort, sondern der Kern der Sicherheit.
Bedient wird das Ganze vom Fahrdienstleiter.
Er ist der Mensch, der entscheidet, wer fährt.
Kein Lokführer der Welt darf ohne sein Signal losfahren.
Das Prinzip dahinter ist über hundert Jahre alt und immer noch genial.
Die Technik erlaubt nur, was sicher ist.
Ein Signal lässt sich gar nicht auf Grün stellen, solange die Weichen falsch liegen.
Der Mensch kann diesen Fehler nicht machen.
Deshalb ist Bahnfahren so sicher.
Und deshalb steht sofort alles still, wenn die Technik zweifelt.
Warum sind viele Stellwerke so alt?
In Deutschland stehen alle Generationen gleichzeitig im Einsatz.
Vom Hebel bis zur Software.
Vier Generationen auf einem Netz

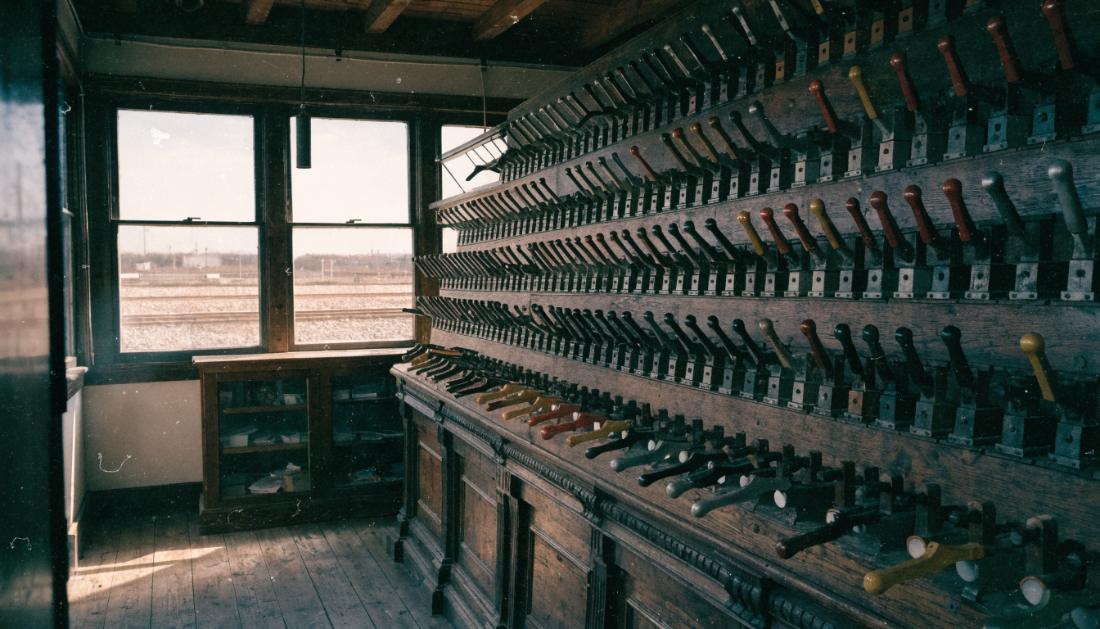

Mechanisch ab etwa 1870
Große Hebel und Drahtseile ziehen die Weichen um. Reine Muskelkraft. Viele Anlagen laufen bis heute.
Elektromechanisch ab etwa 1900
Motoren übernehmen die Kraft. Der Mensch bedient weiter Hebel und Kurbeln.
Relaisstellwerk ab etwa 1950
Tasten und Leuchttafeln statt Hebel. Dahinter klackern tausende Relais. Das ist der Kasten aus unserer Übersetzung.
Elektronisch und digital ab etwa 1990
Bedienung am Bildschirm. Eine Zentrale steuert hunderte Kilometer Strecke. Das ist das Ziel für alle.
150 Jahre gleichzeitig im Dienst
Keine Generation wurde je vollständig abgelöst. Sie stapeln sich.
1870
1900
1950
1990
Ein Zug kann heute morgens von einem Rechner und mittags von einem Hebel aus dem Kaiserreich gesteuert werden.
Die Jahreszahlen bezeichnen den Beginn der Bauart, nicht ihr Ende. Ein Ende hatte bisher keine.
Der Umbau kostet Milliarden und dauert Jahrzehnte.
Man kann eine Strecke nicht nebenbei umrüsten.
Solange gilt: Ersatzteile für alte Anlagen werden oft eigens angefertigt.
Manche Techniker lernen Technik, die es nur noch hier gibt.
Wie sich die Bauarten unterscheiden, zeigt dieses Video sehr anschaulich.
Es macht den Sprung vom Hebel zur Software greifbar.
Video: „Vom Hebel zur Software – Die unterschiedlichen Stellwerke erklärt“ vom Kanal GFK Ingenieure.
Was passiert bei einer Störung?
Fällt ein Stellwerk aus, gehen die Signale auf Halt.
Alle.
Das ist Absicht.
Die Technik geht im Zweifel immer in den sicheren Zustand.
Ab jetzt geht nichts mehr automatisch.
Jede Fahrt muss einzeln erlaubt werden.
Weichen werden dann von Hand umgelegt und gesichert.
Das dauert pro Zug viele Minuten.
Deshalb trifft eine einzige Störung nie nur einen Zug.
Sie legt einen ganzen Knoten lahm.
Für solche Fälle gibt es das Ersatzsignal.
Es erlaubt die Vorbeifahrt an einem gestörten Signal.
Dann fährt dein Zug auf Sicht.
Sehr langsam und mit voller Verantwortung beim Lokführer.
Wenn du also kriechend durch einen Bahnhof rollst, ist das keine Schikane.
Es ist der Notbetrieb.
Und weil im Netz kein Puffer steckt, wandert das Problem durchs halbe Land.
Warum das so ist, steht hier: Warum Züge zu spät sind.
Der Satz, den keiner hören will
Jetzt die Auflösung vom Anfang.
„Der Zug fällt aus wegen eines unbesetzten Stellwerks.“
→ Die Technik funktioniert. Es fehlt der Mensch davor.
Ein unbesetztes Stellwerk ist kein Defekt.
Da ist nichts kaputt.
Es ist schlicht niemand da, der die Anlage bedienen darf.
Krankheit oder fehlendes Personal reichen aus.
Die Ausbildung zum Fahrdienstleiter dauert Monate.
Und jede alte Anlage braucht eine eigene Einweisung.
Man kann also niemanden mal eben aushelfen lassen.
Fehlt eine Person, steht der Bahnhof.
Das ist der eigentliche Skandal hinter der freundlichen Durchsage.
Was ein Stellwerksausfall für dich bedeutet
Fällt ein Stellwerk aus, ist nicht nur ein Zug betroffen.
Ein einziges Stellwerk steuert oft einen ganzen Knoten.
Also alle Gleise eines Bahnhofs.
Deshalb stehen dann plötzlich zwanzig Züge gleichzeitig.
Und keiner darf fahren.
Solche Störungen dauern länger als normale Verspätungen.
Rechne mit Stunden, nicht mit Minuten.
Warte deshalb nicht am Gleis auf Besserung.
Such dir sofort eine Alternative.
Deine Zugbindung ist ab 20 Minuten erwarteter Verspätung ohnehin weg.
Die vier Bauarten von Stellwerken
Im deutschen Netz stehen bis heute vier Generationen nebeneinander.
Das mechanische Stellwerk ist die älteste.
Hier zieht ein Mensch an Hebeln und bewegt über Drahtseile die Weichen.
Manche Anlagen sind über hundert Jahre alt.
Dann kam das elektromechanische Stellwerk.
Motoren übernehmen die Kraft, der Hebel bleibt.
Die dritte Generation ist das Relaisstellwerk.
Statt Hebeln gibt es Tasten und ein Gleisbild an der Wand.
Die vierte ist das elektronische Stellwerk.
Es läuft über Rechner und Bildschirme.
Ein einziges davon kann hunderte Kilometer Strecke steuern.
Und gerade entsteht die fünfte Stufe.
Das digitale Stellwerk verlegt die Technik ins Netz und braucht am Gleis kaum noch Kabel.
Warum der Umbau so lange dauert
Man kann ein Stellwerk nicht über Nacht tauschen.
Der Betrieb läuft weiter, während das neue System daneben aufgebaut wird.
Jedes Signal und jede Weiche muss neu verkabelt und einzeln geprüft werden.
Danach folgt eine Abnahme, bei der jede mögliche Fahrstraße durchgetestet wird.
Ein Fehler wäre lebensgefährlich.
Am Ende steht die Umschaltung.
Sie passiert an einem Wochenende, an dem die Strecke komplett gesperrt ist.
Deshalb liest du in Baustellenankündigungen oft den Satz von der Inbetriebnahme eines neuen Stellwerks.
Genau das steckt dahinter.
Alle Fragen zum Thema
Wie viele Stellwerke gibt es in Deutschland?
Es sind noch rund zweieinhalbtausend. Ein großer Teil davon ist Jahrzehnte alt. Einige mechanische Anlagen sind älter als hundert Jahre und werden bis heute von Hand bedient.
Was ist ein ESTW?
Die Abkürzung steht für elektronisches Stellwerk. Statt Hebeln arbeitet der Fahrdienstleiter dort an Bildschirmen. Ein ESTW kann Bahnhöfe steuern, die hunderte Kilometer entfernt liegen.
Was ist der Unterschied zum digitalen Stellwerk?
Das digitale Stellwerk überträgt seine Befehle über ein Datennetz statt über einzelne Kabel zu jedem Signal. Das spart Technik am Gleis. Außerdem lassen sich Erweiterungen später per Software einspielen.
Warum fällt ein Stellwerk überhaupt aus?
Meist wegen Strom, Elektronik oder Wasser. Ein Blitzschlag, ein Kabelschaden oder ein defektes Bauteil reichen. Bei alten Anlagen fehlen zusätzlich oft die Ersatzteile.
Was passiert bei einer Störung konkret?
Alle Signale im Bereich fallen auf Rot. Das ist der sichere Zustand. Danach darf jeder Zug nur noch einzeln und auf ausdrücklichen Befehl weiterfahren.
Können Züge ganz ohne Stellwerk fahren?
Für kurze Zeit ja, aber nur im Schritttempo und mit schriftlichen Befehlen. Der Fahrdienstleiter sichert dann jede Fahrt einzeln ab. Statt zwanzig Zügen pro Stunde schaffst du so vielleicht drei.
Wie lange dauert so eine Störung im Schnitt?
Kleine Störungen sind in einer halben Stunde weg. Ein größerer Schaden legt einen Knoten schnell für einen halben Tag lahm. Die Nachwirkungen ziehen sich dann bis in den Abend.
Bekomme ich für eine Stellwerksstörung Entschädigung?
Ja. Sie ist ein technisches Problem im Verantwortungsbereich der Bahn und keine höhere Gewalt. Die üblichen Grenzen von sechzig und hundertzwanzig Minuten gelten ganz normal.
Warum stehen Stellwerke oft in kleinen Häuschen am Gleis?
Weil der Bediener früher freie Sicht auf die Weichen brauchte. Die Drahtseile durften außerdem nicht zu lang werden. Heute stehen viele dieser Häuschen leer oder unter Denkmalschutz.
Der Chefübersetzer sagt
„Im Stellwerk sitzt der mächtigste Mensch des Landes.
Er entscheidet, ob du heute ankommst.
Und er bekommt dafür weniger Applaus als jeder Lokführer.“
Das heißt für dich am Gleis
1. Bei einer Stellwerksstörung nicht abwarten.
Suche sofort eine Verbindung über einen anderen Knoten.
2. Solche Störungen dauern selten fünf Minuten.
Rechne von Anfang an mit einer Stunde.
3. Danach Antrag stellen.
Eine Stellwerksstörung ist keine höhere Gewalt: deine Fahrgastrechte gelten.
