Stimmt es, dass …?
„Technischer Hinweis am Bahnsteig: Was hier so leise über die Schienen rollt, ist ein starr verbundener Radsatz.“
Stimmt es, dass beide Räder einer Bahnachse starr miteinander verbunden sind?
→ Ein Mythos auf dem Prüfstand.
Lesezeit: 8 Minuten · Schalter: Stimmt es, dass …?
Kurz gesagt
Ja, das stimmt: Bei klassischen Schienenfahrzeugen sitzen beide Räder fest auf einer gemeinsamen Achse und drehen sich immer gleich schnell. Möglich macht das die leicht kegelige Form der Laufflächen, die den Radsatz von selbst in der Spur hält.
Ein Auto besitzt zwischen den angetriebenen Rädern ein Ausgleichsgetriebe, damit es sauber um die Kurve kommt.
Bei der Eisenbahn sucht man dieses Differenzial dagegen vergeblich.
Der Grund liegt in einer verblüffend einfachen, aber genialen Bauform des Radsatzes.
Die Fakten in Zahlen
2 Räder
1 Achse
starr auf der Radsatzwelle verbunden
0
Differenziale
ein Ausgleichsgetriebe ist nicht nötig
konisch
Lauffläche
sorgt für den selbstzentrierenden Sinuslauf
Die kegelige Lauffläche gleicht die unterschiedlichen Wege in der Kurve ganz von allein aus.
Der Mythos auf dem Prüfstand
Die Behauptung klingt für Autofahrer zunächst merkwürdig, ist aber völlig richtig.
Beim klassischen Radsatz sind beide Räder fest mit einer gemeinsamen Welle verbunden.
Sie drehen sich deshalb immer mit genau derselben Geschwindigkeit.
Ein Ausgleichsgetriebe wie im Automobil gibt es bei dieser Bauart nicht.
Was ein Radsatz ist

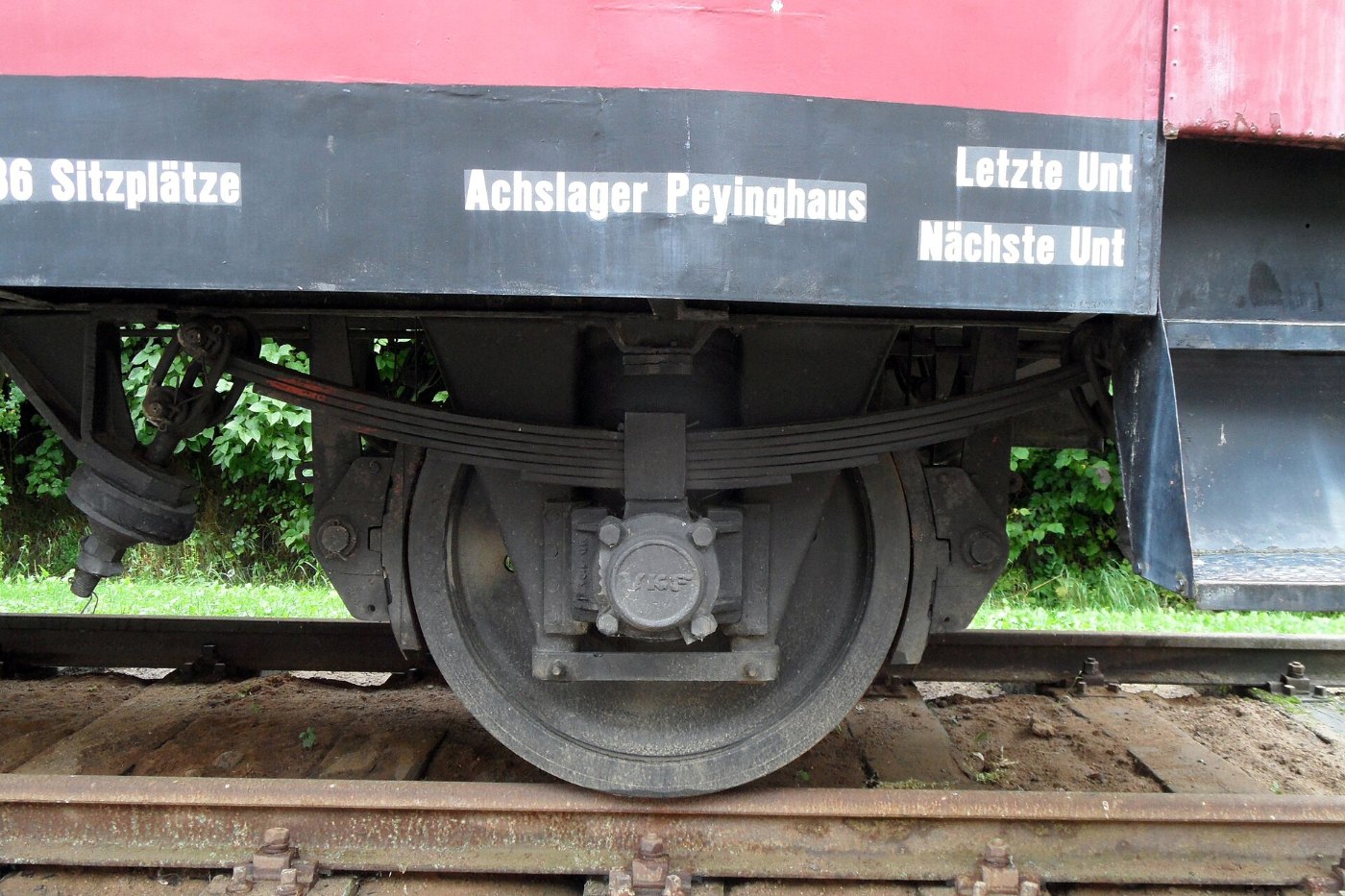

Als Radsatz bezeichnet man die Kombination aus zwei Rädern und der sie starr verbindenden Radsatzwelle.
Diese Einheit wird in jedem Drehgestell oder Rahmen drehbar gelagert.

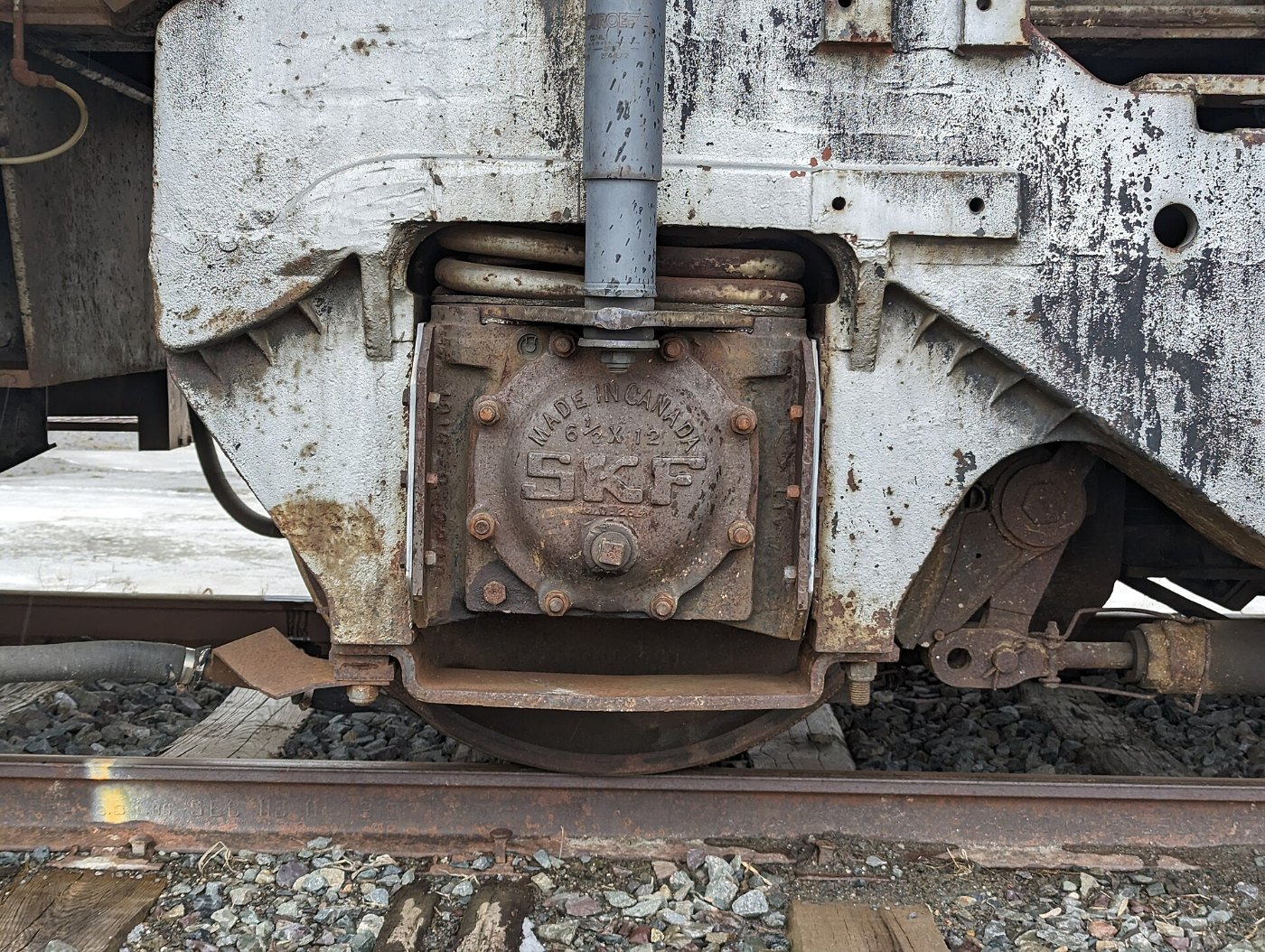

Pro Rad genügt dabei ein einziges Lager neben der Scheibe.
Das macht die Konstruktion robust und wartungsarm zugleich.
Gut zu wissen
Die leicht kegelige Lauffläche sorgt dafür, dass der Radsatz in einer Kurve nach außen wandert, wo das äußere Rad auf einem größeren Durchmesser abrollt und so von allein den längeren Weg zurücklegt.
Dieselbe Form erzeugt auf gerader Strecke den Sinuslauf, der den Radsatz selbsttätig zentriert, während die Spurkränze vor allem als Sicherung gegen ein Entgleisen wirken.
Warum kein Differenzial nötig ist
In einer Kurve muss das äußere Rad einen längeren Weg zurücklegen als das innere.
Ein Auto löst das mit einem Ausgleichsgetriebe zwischen den Rädern.
Die Eisenbahn kommt ohne diese Technik aus und spart sich damit viel Aufwand.
Den Ausgleich übernimmt stattdessen allein die Form der Laufflächen.
Das Geheimnis der Kegelform
Die Laufflächen der Räder sind nicht zylindrisch, sondern leicht kegelig geschliffen.
In der Kurve wandert der Radsatz etwas nach außen zur Kurvenaußenseite.
Dort rollt das äußere Rad auf einem größeren Durchmesser als das innere.
So legt das äußere Rad automatisch den längeren Weg zurück, ohne dass sich die Räder getrennt drehen müssen.
Der Sinuslauf
Auf gerader Strecke erzeugt dieselbe Kegelform eine leichte Pendelbewegung.
Fachleute nennen dieses Hin- und Herwandern den Sinuslauf.
Dabei zentriert sich der Radsatz immer wieder von selbst in der Mitte der Spur.
Die Spurkränze an den Rädern dienen vor allem als Sicherung gegen ein Entgleisen.
Warum nicht einfach lose Räder?
Es gibt auch sogenannte Losradsätze mit unabhängig drehenden Rädern.
Man findet sie zum Beispiel bei manchen Niederflur-Straßenbahnen.
Ihr Vorteil ist ein ruhigerer Lauf bei sehr hohen Geschwindigkeiten.
Dafür verlieren sie die praktische Selbstzentrierung des klassischen Radsatzes.
Vorteile und Grenzen
Der starre Radsatz braucht weniger Lager und führt sich in der Spur fast von allein.
Das senkt den Aufwand und erhöht die Betriebssicherheit erheblich.
Bei sehr hohen Geschwindigkeiten kann der Sinuslauf allerdings unruhig werden.
Dann sorgen besondere Dämpfungen im Fahrwerk für einen stabilen Lauf.
Vom Prinzip zur Praxis
Fast alle Eisenbahnen der Welt bauen bis heute auf diesem Grundprinzip auf.
Die Räder werden regelmäßig auf großen Drehbänken wieder in Form gebracht.
So bleibt die kegelige Lauffläche über Jahre erhalten.
Aus einer schlichten Idee wurde damit ein weltweiter technischer Standard.
Das Fazit
Die Antwort lautet eindeutig: Ja, beim klassischen Radsatz sind beide Räder starr verbunden.
Ein Differenzial wie im Auto ist überflüssig, weil die Kegelform die Kurvenwege ausgleicht.
Zugleich hält der Sinuslauf den Radsatz von selbst in der Spur.
Der Mythos stimmt und erklärt ein kleines Wunder der Eisenbahntechnik.
