Ich verstehe nur Bahnhof · Das Wörterbuch · Begriff 084
„Wegen Gleisbauarbeiten.“

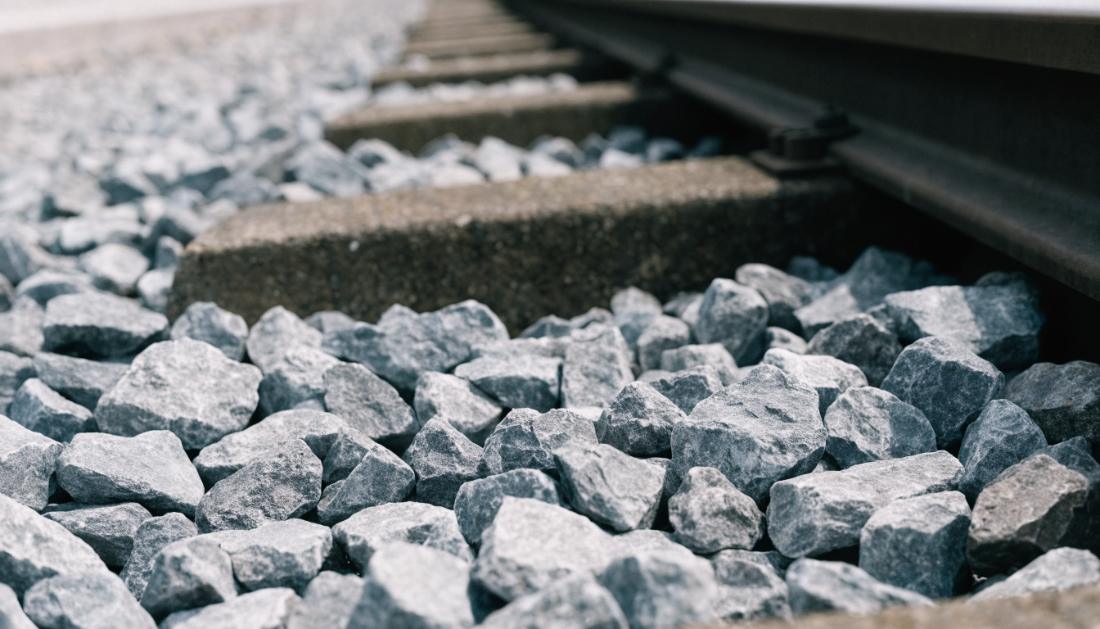

Schotterbett
→ Übersetzt: Kein Zufall, kein Rest. Die Steine sind das Fundament.
Lesezeit: 6 Minuten · Zug & Technik
Die 30-Sekunden-Antwort
Der Schotter unter dem Gleis hat vier Aufgaben: Er verteilt das Gewicht, dämpft Schwingungen, lässt Wasser ablaufen und hält die Schwellen an ihrem Platz. Deshalb sind die Steine scharfkantig und nicht rund. Mit den Jahren zerreibt sich der Schotter, dann muss er gereinigt oder ersetzt werden. Genau das ist der Kern vieler Baustellen.
Unter jedem Gleis in Deutschland liegen Steine.
Millionen Tonnen davon, über Zehntausende Kilometer.
Die meisten halten das für Untergrund oder Dekoration.
Tatsächlich ist es ein hochbelastetes Bauteil.
Es trägt jeden Zug, der darüberfährt.
Und es ist der Grund für einen großen Teil aller Baustellen.
Die vier Aufgaben
Der Schotter macht mehr, als es aussieht.
Was die Steine leisten
Lastverteilung die Hauptaufgabe
Ein Zug drückt punktuell auf die Schwelle. Der Schotter verteilt das auf eine große Fläche.
Dämpfung gegen Erschütterung
Die Steine können sich minimal gegeneinander bewegen. Das schluckt Schwingungen.
Entwässerung oft unterschätzt
Regen läuft zwischen den Steinen ab. Stehendes Wasser würde den Unterbau zerstören.
Lagesicherung gegen Verschieben
Die scharfen Kanten verhaken sich. So bleibt das Gleis dort, wo es hingehört.
Deshalb wird gebrochener Hartstein verwendet und niemals runder Kies.
Der letzte Punkt ist der interessanteste.
Runde Kiesel würden wegrollen wie Kugellager.
Gebrochene Steine verhaken sich ineinander.
Sie bilden eine Schicht, die trotz Beweglichkeit stabil bleibt.
Warum das so ist, erklärt dieses Video kurz und anschaulich.
Video: „Warum liegen Steine entlang der Bahngleise?“ vom Kanal Die einfache Antwort.
Warum er verschleißt
Bei jeder Überfahrt bewegen sich die Steine minimal.
Dabei reiben sie aneinander und zerbrechen mit der Zeit.
Aus scharfen Kanten wird feiner Abrieb.
Der füllt die Zwischenräume und verstopft die Entwässerung.
Dann steht Wasser im Gleisbett und der Unterbau weicht auf.
Das Gleis beginnt, sich zu setzen und ungleichmäßig zu liegen.
Ab da wird die Strecke langsamer befahren, bis sie erneuert ist.
„Wegen einer Langsamfahrstelle verzögert sich die Ankunft.“
→ Übersetzt: Der Untergrund ist müde geworden.
Wie er erneuert wird
Dafür gibt es eigene Maschinen, die wie kleine Fabriken aussehen.
Eine Bettungsreinigungsmaschine hebt den Schotter aus.
Sie siebt ihn, trennt den Abrieb ab und legt den brauchbaren Teil zurück.
Fehlendes Material wird ergänzt.
Danach stopft eine zweite Maschine den Schotter unter die Schwellen.
Das nennt sich Stopfen und bringt das Gleis wieder in die exakte Lage.
Solche Arbeiten sind der Kern jeder Generalsanierung.
Die Alternative ohne Schotter
Auf Schnellfahrstrecken gibt es die feste Fahrbahn.
Dort liegen die Schienen auf einer durchgehenden Betonplatte.
Das ist wartungsarm und hält die Lage exakt.
Dafür ist der Bau deutlich teurer.
Und eine Reparatur ist aufwendiger als das Austauschen von Steinen.
Deshalb bleibt der Schotter auf den allermeisten Strecken erste Wahl.
Woher der Schotter kommt
Nicht jedes Gestein ist geeignet.
Es muss hart, frostbeständig und bruchfest sein.
Meist wird Granit, Basalt oder Diabas verwendet.
Die Steine kommen aus Steinbrüchen und werden auf Korngröße gebrochen.
Üblich sind Größen zwischen etwa drei und sechs Zentimetern.
Zu kleine Steine verdichten zu stark, zu große liegen instabil.
Warum Schotter fliegt
Bei sehr hohen Geschwindigkeiten entsteht ein Sog unter dem Zug.
Lose Steine können dadurch aufgewirbelt werden.
Das nennt sich Schotterflug und beschädigt Fahrzeuge und Anlagen.
Deshalb wird auf Schnellfahrstrecken die Bettung besonders sorgfältig verdichtet.
Und deshalb ist im Winter Vorsicht geboten, wenn Eisbrocken vom Zug fallen.
Beides ist einer der Gründe für die feste Fahrbahn auf Neubaustrecken.
Was darunter liegt
Der Schotter allein würde nicht reichen.
Darunter liegt eine Tragschicht aus Sand und Kies.
Sie verteilt die Last weiter auf den gewachsenen Boden.
Und sie hält Feuchtigkeit vom Untergrund fern.
Ist diese Schicht beschädigt, hilft neuer Schotter allein nichts.
Dann muss das Gleis komplett aufgenommen und der Unterbau erneuert werden.
Genau das macht eine Sanierung so aufwendig und langwierig.
Ein Hinweis für alle, die neben der Strecke wohnen.
Ein frisch gestopftes Gleis ist deutlich leiser.
Die Erschütterungen nehmen spürbar ab.
Deshalb ist eine Sanierung auch für Anwohner ein Gewinn.
Auch wenn die Bauzeit selbst das Gegenteil bedeutet.
Warum die Steine so scharfkantig sind
Schotter ist gebrochener Naturstein.
Runde Kiesel wären völlig ungeeignet.
Sie würden sich gegeneinander verschieben.
Scharfe Kanten verhaken sich dagegen.
So bleibt das Gleis an seinem Platz.
Gleichzeitig verteilt der Schotter das Gewicht.
Und er lässt Regenwasser durch.
Mit den Jahren schleift sich das Material rund.
Dann verliert es seine Wirkung.
Deshalb wird der Schotter regelmäßig gereinigt oder getauscht.
Dafür gibt es eigene Maschinen, die im Gleis fahren.
Warum die feste Fahrbahn eine Alternative ist
Auf modernen Schnellfahrstrecken liegt oft gar kein Schotter mehr.
Stattdessen sind die Schienen auf einer durchgehenden Betonplatte befestigt. Das heißt feste Fahrbahn.
Sie verrutscht nicht und braucht kaum Instandhaltung. Auf Hochgeschwindigkeitsstrecken ist das ein großer Vorteil.
Dafür ist der Bau teurer und eine Reparatur aufwendiger. Schotter lässt sich in einer Nacht richten, Beton nicht.
Außerdem ist sie lauter, weil die dämpfende Wirkung des Schotters fehlt. Deshalb braucht sie zusätzliche Schallschutzmaßnahmen.
Was eine Stopfmaschine macht
Schotter setzt sich mit der Zeit. Dann liegt das Gleis nicht mehr genau.
Die Stopfmaschine hebt das Gleis an und stopft den Schotter mit Vibrationswerkzeugen darunter.
Danach liegt es wieder in der geplanten Höhe und Richtung.
Solche Maschinen sind riesig und arbeiten meist nachts. Sie schaffen mehrere hundert Meter pro Stunde.
Alle paar Jahrzehnte reicht das nicht mehr. Dann wird der Schotter komplett ausgetauscht, weil er zu Staub zerrieben ist.
Alle Fragen zum Thema
Wozu liegt überhaupt Schotter im Gleis?
Er verteilt das Gewicht des Zuges auf den Untergrund. Außerdem hält er die Schwellen in Position und dämpft Schwingungen. Und er leitet Regenwasser ab.
Warum sind die Steine so kantig?
Weil kantige Steine sich verzahnen und nicht wegrollen. Runde Kiesel würden sofort verrutschen. Deshalb wird gebrochener Hartstein verwendet.
Wie viel Schotter liegt unter einem Kilometer Gleis?
Grob zweitausend Kubikmeter. Das entspricht mehreren tausend Tonnen. Deshalb ist ein Gleisumbau ein Transportprojekt.
Warum wächst dort nichts?
Weil Pflanzen den Schotter zersetzen und die Sicht auf Signale nehmen. Früher wurde deshalb gespritzt. Heute setzt die Bahn zunehmend auf mechanische Verfahren und heißes Wasser.
Was ist eine Gleisverwerfung?
Bei großer Hitze dehnt sich die Schiene aus. Wenn der Schotter sie nicht hält, kann sich das Gleis seitlich verbiegen. Dann muss die Strecke sofort gesperrt werden.
Wie oft muss Schotter erneuert werden?
Gestopft wird alle paar Jahre. Komplett ausgetauscht wird er nach etwa zwanzig bis vierzig Jahren. Das hängt stark von der Belastung ab.
Was passiert mit altem Schotter?
Er wird gereinigt und teilweise wiederverwendet. Der Rest geht in den Straßenbau. Eine Bettungsreinigungsmaschine kann das direkt im Gleis erledigen.
Warum darf man Schotter nicht betreten?
Weil er lose ist und man leicht stürzt. Dazu kommt die Nähe zum Gleis und zur Oberleitung. Das Betreten der Bahnanlagen ist deshalb verboten.
Warum ist Schotter besser für den Lärm?
Weil die lose Steinschicht Schwingungen schluckt. Eine feste Betonplatte gibt sie weiter. Deshalb ist eine Strecke mit Schotter meist leiser als eine feste Fahrbahn.
Der Chefübersetzer sagt
„Millionen Tonnen Steine halten das Land zusammen. Und wenn sie müde werden, heißt es Langsamfahrstelle.“
Das heißt für dich am Gleis
1. Langsamfahrstellen haben oft mit dem Untergrund zu tun, nicht mit dem Zug.
2. Nach einer Sanierung ist die Strecke spürbar ruhiger und schneller.
3. Niemals Steine vom Gleisbett mitnehmen. Sie fehlen dort, wo sie liegen.
