Ich verstehe nur Bahnhof · Das Wörterbuch · Begriff 140
„Gleis 3 ist belegt. Die Einfahrt erfolgt daher auf Gleis 5.“
Gleisfreimeldung
→ Übersetzt: Ein Stellwerk sieht das Gleis nie mit eigenen Augen. Trotzdem weiß es immer, ob dort gerade ein Zug steht.
Lesezeit: 6 Minuten · Zug & Technik
Die 30-Sekunden-Antwort
Die Gleisfreimeldung erkennt automatisch, ob ein Gleisabschnitt von einem Zug belegt ist. Die beiden verbreitetsten Techniken sind der Gleisstromkreis, der über die Räder einen Stromkreis schließt, und der Achszähler, der ein- und ausfahrende Achsen zählt. Erst diese Information erlaubt es dem Stellwerk, Signale und Weichen sicher zu stellen.
Ein Stellwerk stellt ein Signal auf Fahrt.
Woher weiß es, dass die Strecke dahinter wirklich frei ist?
Niemand schaut dort persönlich nach.
Keine Kamera überwacht jeden einzelnen Meter.
Trotzdem liegt diese Information zuverlässig vor.
Die Lösung liegt direkt im Gleis selbst.
Wie der Gleisstromkreis funktioniert
Eine ältere, weit verbreitete Methode ist der Gleisstromkreis.
Durch die beiden Schienen fließt ein schwacher elektrischer Strom.
Steht kein Zug auf dem Abschnitt, schließt sich der Stromkreis normal.
Fährt ein Zug darauf, verbinden seine Radachsen beide Schienen leitend.
Das verändert den Stromkreis messbar.
Das Stellwerk erkennt daran sofort: Dieser Abschnitt ist belegt.
Wie der modernere Achszähler arbeitet
Eine neuere Methode ist der Achszähler.

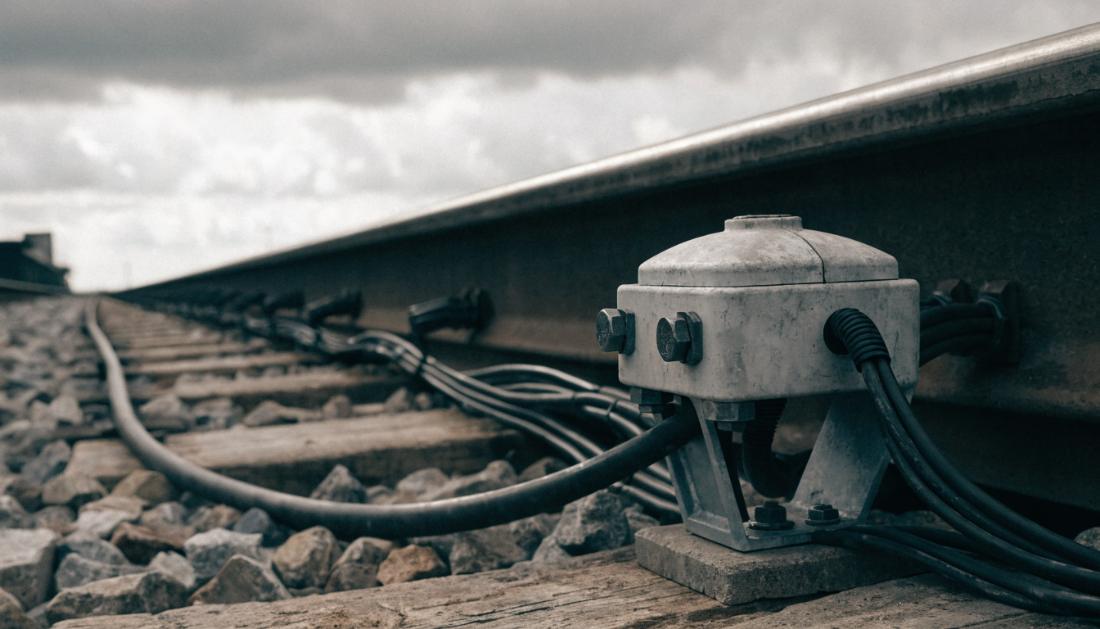

An beiden Enden eines Abschnitts sitzt ein Sensor.
Jede einzelne Achse wird beim Vorbeifahren gezählt.
Fährt ein Zug hinein, zählt der erste Sensor die Achsen hoch.
Fährt er wieder heraus, zählt der zweite Sensor wieder herunter.
Stehen am Ende beide Zähler wieder auf null, gilt der Abschnitt als frei.
Video: „Warum ein freies Gleis trotzdem Rot bedeutet | So denkt ein Stellwerk“ vom Kanal Stille Systeme.
„Gleis 3 ist belegt. Die Einfahrt erfolgt daher auf Gleis 5.“
→ Übersetzt: Übersetzt: Die Technik hat gerade automatisch erkannt, wo noch Platz ist.
Warum ein Gleis manchmal fälschlich als belegt gilt
Beide Systeme sind auf Sicherheit ausgelegt, nicht auf Bequemlichkeit.
Im Zweifel zeigen sie lieber belegt an, auch wenn eigentlich alles frei ist.
Ein technischer Fehler führt so nie zu einer fälschlich freien Anzeige.
Das erklärt, warum manchmal ein leeres Gleis trotzdem gesperrt bleibt.
Die Technik entscheidet sich bewusst für die vorsichtigere Variante.
Was du daraus machen kannst
Ein rotes Signal vor einem leer wirkenden Gleis ist selten ein Zufall.
Meist steckt eine Sicherheitslogik dahinter, die du von außen nicht sehen kannst.
Diese Technik arbeitet meist zuverlässig im Hintergrund, ganz ohne dass du sie je bemerkst.
Erst bei einer seltenen Störung fällt auf, wie viel unsichtbare Technik in jeder einzelnen Fahrt steckt.
Was bei einem technischen Ausfall passiert
Fällt ein Sensor komplett aus, gilt der betroffene Abschnitt automatisch als belegt.
Das legt den Betrieb dort vorsorglich lahm, bis der Fehler behoben ist.
Techniker rücken dann meist zeitnah aus, um die Anlage zu prüfen.
Diese Vorsicht kostet kurzfristig Kapazität, verhindert aber jeden denkbaren Unfall durch einen falschen Freimeldewert.
Wie sich die Technik in Zukunft weiterentwickelt
Neue Systeme setzen zunehmend auf Funktechnik statt fester Kabelverbindungen.
Das senkt Installations- und Wartungskosten deutlich.
Gleichzeitig steigt die Genauigkeit der Positionsbestimmung stetig.
Langfristig könnte das sogar feste Blockabschnitte teilweise überflüssig machen.
Ein letzter Gedanke
Unsichtbare Technik, die genau dann auffällt, wenn sie einmal nicht funktioniert.
Was Passagiere davon nie mitbekommen
Die gesamte Freimeldetechnik arbeitet komplett im Verborgenen.
Kein Fahrgast sieht die Sensoren oder Schaltungen im Gleisbett.
Genau diese Unsichtbarkeit ist ein Zeichen dafür, wie gut das System normalerweise funktioniert.
Erst eine seltene Störungsmeldung macht die dahinterliegende Technik plötzlich sichtbar.
Ein stiller Wächter im Schotterbett, der niemals schläft.
Unauffällig, zuverlässig, und genau deshalb so bemerkenswert gut gemacht.
Ein letzter Gedanke, bevor das nächste Signal auf Fahrt springt.
Ein letztes Detail: Auch U-Bahnen nutzen ähnliche Systeme zur Standorterkennung.
Ein gemeinsames Grundprinzip, ob unter freiem Himmel oder tief unter der Stadt.
Ein letzter Satz: Vertrauen in ein System, das man nie sieht und trotzdem jeden Tag nutzt.
Am Ende bleibt ein System, das schweigt und trotzdem alles im Blick hat.
Ein stiller Garant für jede sichere Einfahrt.
Am Ende bleibt Vertrauen in ein System, das immer mitzählt.
Am Ende steht Sicherheit, gebaut aus Sensoren, Kabeln und kluger Logik.
Ein letzter Satz zum Abschluss dieses kleinen Kapitels über unsichtbare Sensorik.
Danke, dass du bis hierher gefolgt bist.
Bis zum nächsten Signal.
Warum ein Blatt das System stören kann
Der Gleisstromkreis lebt davon, dass Rad und Schiene sauberen Kontakt haben.
Eine dünne Schicht aus Rost, Laub oder Sand isoliert.
Dann meldet der Abschnitt frei, obwohl ein Fahrzeug darin steht.
Genau deshalb gibt es zusätzliche Sicherungen und den Achszähler als Alternative.
Und deshalb werden wenig befahrene Gleise regelmäßig mit einem Fahrzeug befahren. Nur so bleibt die Schiene blank.
Warum der Achszähler heute Standard ist
Er zählt statt zu messen und das macht ihn robuster.
Am Anfang des Abschnitts zählt ein Sensor die Achsen hinein.
Am Ende zählt ein zweiter sie wieder heraus.
Stimmen beide Zahlen überein, ist der Abschnitt frei.
Schmutz und Rost spielen dabei keine Rolle. Deshalb wird bei Neubauten fast immer der Achszähler eingebaut.
Alle Fragen zum Thema
Was ist die Gleisfreimeldung?
Die technische Prüfung, ob ein Gleisabschnitt frei ist. Sie ist die Grundlage jeder Signalstellung. Ohne sie darf kein Signal auf Fahrt gehen.
Wie funktioniert ein Gleisstromkreis?
Zwischen beiden Schienen fließt ein schwacher Strom. Steht ein Fahrzeug darauf, verbindet die Achse die Schienen und schließt den Kreis kurz. Genau das meldet den Abschnitt als besetzt.
Wie funktioniert ein Achszähler?
Sensoren zählen die Achsen am Anfang und am Ende des Abschnitts. Sind beide Zahlen gleich, ist er frei. Das System ist unempfindlich gegen Rost und Schmutz.
Was passiert bei einer Fehlmeldung?
Der Abschnitt bleibt vorsorglich besetzt. Das Signal geht nicht auf Fahrt. Der Fahrdienstleiter muss die Fahrt dann einzeln auf Befehl zulassen.
Warum ist der sichere Zustand immer besetzt?
Weil ein fälschlich freier Abschnitt lebensgefährlich wäre. Ein fälschlich besetzter kostet nur Zeit. Deshalb fällt jede Technik in diese Richtung aus.
Was ist eine Achszählgrundstellung?
Das Zurücksetzen des Zählers, wenn die Zahlen nicht mehr stimmen. Es darf nur nach einer Prüfung erfolgen, dass der Abschnitt wirklich frei ist. Deshalb dauert es und kostet Verspätung.
Warum verrostet ein wenig befahrenes Gleis?
Weil das Rad die Lauffläche nicht mehr blank hält. Nach wenigen Tagen bildet sich eine Rostschicht. Deshalb fahren auf Abstellgleisen regelmäßig Fahrzeuge zur Reinigung.
Kann Laub die Freimeldung stören?
Ja, gerade im Herbst. Eine Laubschicht isoliert wie Rost. Auch der gestreute Sand des Sandstreuers kann in seltenen Fällen zum Problem werden.
Merke ich als Fahrgast etwas davon?
Nur indirekt. Wenn dein Zug ohne erkennbaren Grund vor einem Signal steht, kann eine Freimeldestörung dahinterstecken. In der Durchsage heißt es dann meist Signalstörung.
Der Chefübersetzer sagt
„Ein Stellwerk sieht nichts, weiß aber trotzdem alles. Gleisstromkreis und Achszähler machen genau das möglich, unsichtbar und zuverlässig zugleich.“
Das heißt für dich am Gleis
1. Ein rotes Signal vor einem scheinbar leeren Gleis hat fast immer einen sicherheitsbedingten Grund.
2. Beide Freimeldesysteme sind bewusst so konstruiert, dass sie im Zweifel eher zu vorsichtig als zu freizügig reagieren.
3. Achszähler gelten als moderner und wartungsärmer als der ältere Gleisstromkreis.
