Stimmt es, dass …?
„Bitte beachten Sie: Die Räder unter dem Zug sind nicht ganz gerade, sondern fein kegelig geformt.“
Stimmt es, dass Zugräder kegelförmig sind und von allein in die Kurve finden?
→ Ein Mythos auf dem Prüfstand.
Lesezeit: 8 Minuten · Schalter: Stimmt es, dass …?
Kurz gesagt
Ja, das stimmt: Zugräder sind leicht kegelförmig und über eine starre Achse verbunden, wodurch sich der Radsatz von selbst in der Gleismitte hält und Bögen leichter durchfährt.
Auf den ersten Blick sieht ein Zugrad aus wie eine einfache runde Scheibe.
Dahinter steckt jedoch eine überraschend kluge Form.
Dieser Beitrag zeigt, wie das kegelige Rad den Zug fast von allein führt.
Die Fakten in Zahlen
2 Räder
starre Achse
fest verbunden, gleiche Drehzahl
kegelig
Lauffläche
verjüngt sich nach außen
Sinuslauf
Wellenlinie
feines Pendeln um die Mitte
Zweck der kegeligen Form ist die Selbstzentrierung des Radsatzes ohne Benutzung der Spurkränze.
Ein genauer Blick auf das Rad
Auf den ersten Blick wirkt ein Zugrad wie eine einfache runde Scheibe.
Tatsächlich ist die Lauffläche leicht schräg geformt.
Sie verjüngt sich nach außen hin, ist also ein wenig kegelförmig.
Innen sitzt zusätzlich ein Rand, der Spurkranz.
Genau diese Form hat einen klugen Zweck.

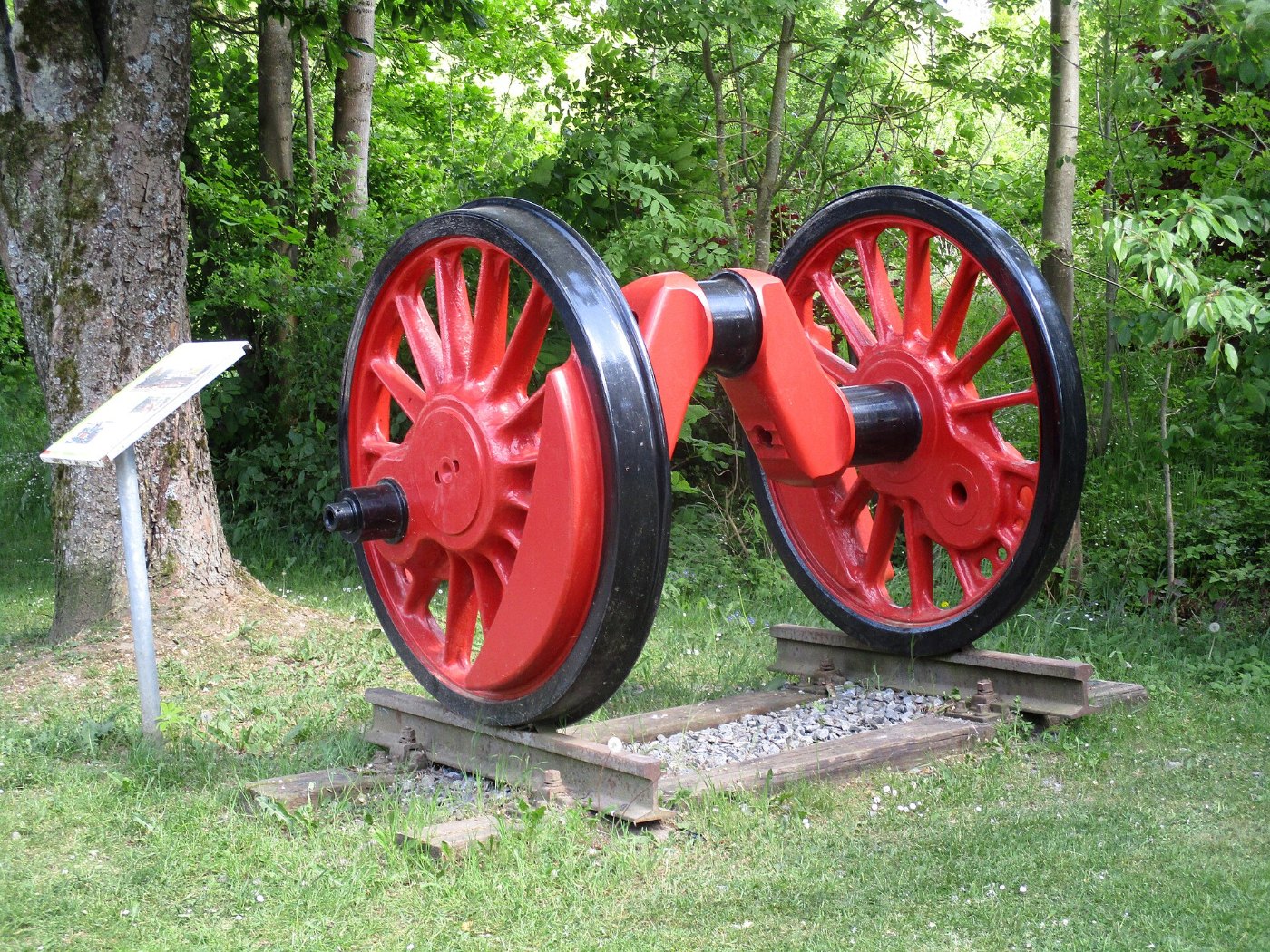

Zwei Räder auf einer starren Achse
Bei einem Zug sind die beiden Räder einer Achse fest miteinander verbunden.
Sie sitzen auf einer gemeinsamen Welle und drehen sich immer gleich schnell.
Ein Rad kann also nicht langsamer laufen als das andere.
Beim Auto ist das anders, dort drehen sich die Räder unabhängig voneinander.
Diese starre Verbindung ist der Schlüssel zum nächsten Schritt.
Gut zu wissen
Das feine Hin- und Herpendeln des Radsatzes wird als Sinuslauf bezeichnet, weil es einer Wellenlinie ähnelt.
Weil beide Räder starr verbunden sind und gleich schnell drehen, entsteht der lenkende Effekt allein durch die unterschiedlichen Durchmesser an den Berührpunkten.
Warum die kegelige Form hilft
Läuft der Radsatz genau mittig, berühren beide Räder die Schiene an gleich großen Stellen.
Rutscht er zur Seite, rollt das eine Rad auf einem größeren, das andere auf einem kleineren Durchmesser.
Das Rad mit dem größeren Durchmesser legt bei gleicher Drehzahl einen längeren Weg zurück.
Dadurch dreht sich der ganze Radsatz sanft zurück in Richtung Mitte.
Die kegelige Form sorgt so für eine Selbstzentrierung.
Der Sinuslauf
Weil der Radsatz immer wieder über die Mitte hinausschießt, pendelt er leicht hin und her.
Diese Bewegung folgt in etwa einer Wellenlinie.
Fachleute nennen sie deshalb Sinuslauf oder Wellenlauf.
Bei ruhiger Fahrt ist dieses Pendeln sehr fein und kaum spürbar.
Es ist die natürliche Folge der kegeligen Räder.
So findet der Zug in die Kurve
In einem Bogen muss das äußere Rad einen längeren Weg zurücklegen als das innere.
Der Radsatz verschiebt sich dabei leicht nach außen.
Dann rollt das äußere Rad auf dem größeren Durchmesser und das innere auf dem kleineren.
Genau dieser Unterschied lässt den Radsatz dem Bogen folgen.
Der Zug findet also ein Stück weit von allein in die Kurve.
Wozu dann der Spurkranz
Der Spurkranz am inneren Rand ist vor allem eine Sicherung.
Im Normalfall zentriert sich der Radsatz allein über die kegelige Lauffläche.
Erst wenn die Selbstzentrierung nicht ausreicht, greift der Spurkranz ein.
Er verhindert, dass ein Rad von der Schiene rutscht.
Führen soll den Zug aber in erster Linie die Form der Lauffläche.
Ein feines Gleichgewicht
Die kegelige Form ist ein Kompromiss, den Ingenieure sorgfältig abstimmen.
Ist der Kegel zu flach, zentriert sich der Radsatz nur schwach.
Ist er zu steil, pendelt der Zug zu stark.
Auch die Form der Schiene spielt dabei mit.
Rad und Schiene bilden zusammen ein fein abgestimmtes Paar.
Warum das im Alltag zählt
Dank der kegeligen Räder läuft ein Zug ruhig und sicher durch das Gleis.
Er braucht keine Lenkung wie ein Auto, denn die Spur führt ihn.
Gerade in Bögen sorgt die Form für weniger Verschleiß.
Die Fahrgäste merken davon nur die ruhige, gleichmäßige Fahrt.
Ein kleines Detail am Rad hat also große Wirkung.
Das Fazit
Der Mythos stimmt, denn Zugräder sind tatsächlich leicht kegelförmig geformt.
Zusammen mit der starren Achse sorgt diese Form dafür, dass sich der Radsatz von selbst in der Mitte hält.
In Bögen verschiebt er sich leicht nach außen und findet so dem Gleis folgend in die Kurve.
Der Spurkranz dient dabei nur als Sicherung gegen das Entgleisen.
Ein unscheinbares Rad steckt damit voller durchdachter Technik.
